一种86盒智能面板安装结构的制作方法

[0001]
本发明属于智能面板安装结构技术领域，尤其涉及一种86盒智能面板安装结构。


背景技术：

[0002]
当前市场上现有的86盒智能控制面板都是通过面板内部设计与86盒两个螺丝孔对应的螺丝结构，通过螺丝锁到86盒上去。当前的这种安装方式解决普通的开关插座安装比较合适，没有功能，空间很大。随着智能家居的发展，86盒智能控制面板的产品迅速发展，智能控制面板的功能越来越多，但受到86盒尺寸的限制，主板的空间是固定的，常规的做法两个螺丝的位置主板设计时候是要挖掉的，否则不方便安装，这导致主板有效面积有很大的浪费，而且功能也受到很大的限制。


技术实现要素：

[0003]
本发明所要解决的技术问题在于针对上述现有技术中的不足，提供一种86盒智能面板安装结构，智能面板的主板设计不需要避开螺丝的位置，而且安装简单可靠，维护拆卸也很方便，成本也很低。
[0004]
为解决上述技术问题，本发明采用的技术方案是：一种86盒智能面板安装结构，包括智能面板和矩形框架，所述矩形框架的左侧壁的中部和右侧壁的中部上均开设有插装口，所述矩形框架可嵌入到86盒内部，所述矩形框架嵌入到86盒内部时，86盒上的两个螺丝安装座分别插装在两个插装口内；在矩形框架的左侧壁的内侧和右侧壁的内侧各有一个安装耳片，当所述矩形框架嵌入到86盒内部时，两个所述安装耳片分别压设在两个螺丝安装座的端部上；每个所述安装耳片上均开设有可供螺丝杆部穿过进入螺丝安装座内的通孔；所述左侧壁的内侧和右侧壁的内侧均具有至少一个第一齿板结构；所述智能面板的背侧具有可嵌入到矩形框架内部的箱体结构，所述箱体结构的左侧壁外侧和右侧壁外侧均具有与第一齿板结构啮合的第二齿板结构，当所述箱体结构嵌入到矩形框架内部时，在第一齿板结构和第二齿板结构啮合的作用下，所述箱体结构锁死在矩形框架内部。
[0005]
上述86盒智能面板安装结构，所述矩形框架在所述插装口的一端具有一连接板对插装口一端进行封堵，所述安装耳片固定在连接板的内侧，所述连接板的顶部具有一超出矩形框架的顶部的凸起；所述智能面板的箱体结构嵌入在矩形框架内时，所述连接板上的凸起支顶在智能面板的面板部背侧。
[0006]
上述86盒智能面板安装结构，所述智能面板的面板部周向布设有一圈挡板，其中位于面板部左侧的挡板和右侧的挡板上均开设有一个豁口，一个所述豁口正对一个所述连接板。
[0007]
上述86盒智能面板安装结构，所述智能面板的面板部上可拆卸插装有顶推件，所述顶推件用于供用户从面板部取出后，从所述豁口中插入捅断连接板与矩形框架的连接。
[0008]
本发明与现有技术相比具有以下优点：
[0009]
1、本发明使得智能面板内部的主板设计不再需要考虑避开螺丝孔，让主板设计难
度降低，有效的增加了智能面板内部的可用空间。
[0010]
2、本发明解决了再智能面板壳体上设计螺丝安装结构的问题，有效解决了面板结构设计复杂的问题，降低了面板设计和制作成本。
[0011]
3、本发明使用时将矩形框架和86盒预先通过螺丝安装后，将智能面板直接往矩形框架内一插装即可，安装简单方便，且插装在矩形框架内的智能面板的箱体结构内部空间还可用于供智能面板放置更多的电子元器件，扩展了智能面板内部的有效利用空间。
[0012]
下面通过附图和实施例，对本发明的技术方案做进一步的详细描述。
附图说明
[0013]

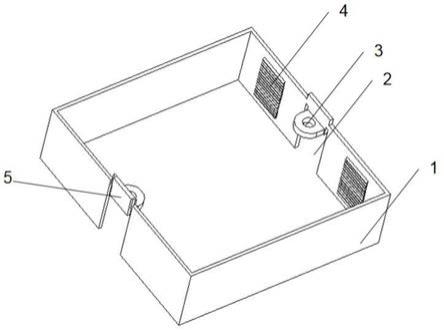

图1为矩形框架的结构示意图。
[0014]
图2为智能面板安装后的示意图。
[0015]
图3为顶推件的结构示意图。
[0016]
附图标记说明:
[0017]
1—矩形框架；
ꢀꢀꢀꢀꢀꢀꢀꢀꢀ
2—插装口；
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
3—安装耳片；
[0018]
4—第一齿板结构；
ꢀꢀꢀꢀꢀ
5—连接板；
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
6—智能面板；
[0019]
7—豁口；
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
8—顶推件。
具体实施方式
[0020]
如图1、图2和图3所示，一种86盒智能面板安装结构，包括智能面板6和矩形框架1，所述矩形框架1的左侧壁的中部和右侧壁的中部上均开设有插装口2，所述矩形框架1可嵌入到86盒内部，所述矩形框架1嵌入到86盒内部时，86盒上的两个螺丝安装座分别插装在两个插装口2内；在矩形框架1的左侧壁的内侧和右侧壁的内侧各有一个安装耳片3，当所述矩形框架1嵌入到86盒内部时，两个所述安装耳片3分别压设在两个螺丝安装座的端部上；每个所述安装耳片3上均开设有可供螺丝杆部穿过进入螺丝安装座内的通孔，实际使用时，通过两个螺丝将安装耳片3拧在螺丝安装座上；所述左侧壁的内侧和右侧壁的内侧均具有两个第一齿板结构4；所述智能面板6的背侧具有可嵌入到矩形框架1内部的箱体结构，所述箱体结构的左侧壁外侧和右侧壁外侧均具有与第一齿板结构4啮合的第二齿板结构，当所述箱体结构嵌入到矩形框架1内部时，在第一齿板结构4和第二齿板结构啮合的作用下，所述箱体结构锁死在矩形框架1内部。
[0021]
需要说明的是，智能面板6上的箱体结构的布设，不仅是为了与矩形框架1的连接，更重要的是，可以将智能面板6的内部空间扩展，是一部分电子元气件可以放到箱体结构内部，例如重量较大的电源适配器部分放置到箱体结构内部，可以是智能面板6的面板部质量较轻，当安装好后，不会因为面板部太重而出现略微下倾斜的问题，使智能面板6安装后能够在很长的时间保持与墙体表面的平行，保持美观。
[0022]
所述矩形框架1在所述插装口2的一端具有一连接板5对插装口2一端进行封堵，所述安装耳片3固定在连接板5的内侧，所述连接板5的顶部具有一超出矩形框架1的顶部的凸起；所述智能面板6的箱体结构嵌入在矩形框架1内时，所述连接板5上的凸起支顶在智能面板6的面板部背侧。
[0023]
所述智能面板6的面板部周向布设有一圈挡板，其中位于面板部左侧的挡板和右
侧的挡板上均开设有一个豁口7，一个所述豁口7正对一个所述连接板5。
[0024]
所述智能面板6的面板部上可拆卸插装有顶推件8，所述顶推件8用于供用户从面板部取出后，从所述豁口7中插入捅断连接板5与矩形框架1的连接。
[0025]
需要说明的是，所述矩形框架1和连接板5均为注塑件，通过设置连接板5，并将安装耳片3固定在连接板5上，可以在拆卸智能面板6时，利用顶推件8从豁口7内捅断连接板5与矩形框架1之间的连接，从而即可将智能面板6连同矩形框架1一块从86盒中取出。再次安装智能面板6时，重新更换新的矩形框架1。
[0026]
在智能面板6安装到86盒内时，所述面板部上的一圈挡板抵接在墙体表面贴合，可阻挡一份灰尘和水汽进入到86盒内。
[0027]
以上所述，仅是本发明的较佳实施例，并非对本发明作任何限制，凡是根据本发明技术实质对以上实施例所作的任何简单修改、变更以及等效结构变化，均仍属于本发明技术方案的保护范围内。
